      2CY齿轮泵

      时间:2013-09-11 11:35 作者:北弘泵业

    2CY齿轮泵适用于输送不含固体颗粒和纤维,无腐蚀性,温度不高于80℃,粘度为5×10-6~1.5×10-3m2/s(5-1500cSt)的润滑油或性质类似润滑油的其他液体以及用于液压转动系统。
    2CY齿轮泵主要有齿轮、轴、泵体、泵盖、轴承套、轴端密封等组成。齿轮经氮化处理有较高的硬度和耐磨性。与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输送介质而自动达到。
    泵内四个轴承套在泵内浮动安装,随工作压力大小自动调整端面间隙,因此泵的压力稳定,输出流量脉动小,溶积效率高。
    从主轴外伸端向泵看,为顺时针旋转。根据具体使用工况和用户要求可生产2CY不锈钢齿轮泵。

    2CY系列齿轮泵应用范围
          在输油系统中可用作传输,增压泵;
          在燃油系统中可用作输送、加压、喷射的燃油泵;
          在液压传动系统中可用做提供液压动力的液压泵;
          在一切工业领域中,均可作润滑油泵用;

    2CY齿轮泵在运输过程中应注意事项
    1、2CY齿轮油泵装置固定在包装箱内部的垫木上,以防止在正常装卸,运输过程中对泵的损坏。泵的进、出口都用管道盖板或封口封堵,以防杂物进入泵腔。
    2、如果泵不是立即安装和运转,或者泵在现场安装后一段时间内不能运转,则泵装置必须进行如下防护:
    ———存放在干燥和干净的地点;
    ———泵腔内应注满机油;
    ———务必使泵进、出口上的盖板或封帽口正确的封严;
    ———每周至少旋转泵轴几转;
    ———在没有涂漆的泵的外露零件表面涂以防锈剂化合物;
    ———在泵和电机传动装置上覆盖塑料或防水帆布。
    3、新泵在未经本厂授权,不得解体。

    2CY系列齿轮油泵性能参数表

    型号

    流量
    Q
    转速
    n
    r/min

    排出压力
    p
    Mpa
    必需汽
    蚀余量
    )r
    m
    效率
    η
    %

    电动机
    m3/h L/min 功率KW

    型号
    2CY-1.08/2.5 1.08 18 1420 2.5 9.5 58 2.2 Y100L1-4
    2CY-2.1/2.5 2.1 35 1420 2.5 9.5 58 3 Y100L2-4
    2CY-3/2.5 3 50 1440 2.5 9.5 59 4 Y112M-4
    2CY-4.2/2.5 4.2 70 1440 2.5 9.5 59 5.5 Y132S-4
    2CY-7.5/2.5 7.5 125 1440 2.5 9.5 63 7.5 Y132M-4
    2CY-12/2.5 12 200 1460 2.5 9.5 63 15 Y160L-4

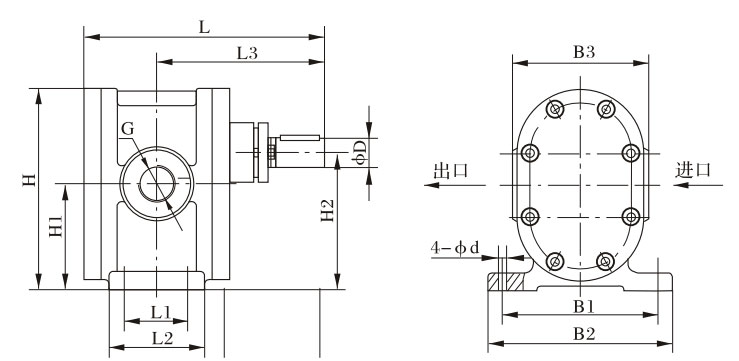

    2CY型泵外型、安装尺寸

    2CY型泵外型、安装尺寸图

    型号

    L L1 L2 L3 B1 B2 B3 H H1 H2 G φD 4-φd
    2CY-1.08/2.5 193.5 45 75 138.5 114 138 95 132 67.5 87 G3/4" 18 10
    2CY-2.1/2.5 198.5 48 78 142.5 124 154 110 164.5 86 112 G1" 18 10
    2CY-3/2.5 198.5 48 78 142.5 124 154 110 164.5 86 112 G1" 18 10
    2CY-4.2/2.5 220 58 88 155 160 190 140 205 107.5 140 G11/4" 28 12
    2CY-7.5/2.5 239 65 98 164.5 160 190 140 205 107.5 140 G11/2" 28 12
    2CY-12/2.5 360 106 136 257 190 220 210 256 136 178 G2" 32 14

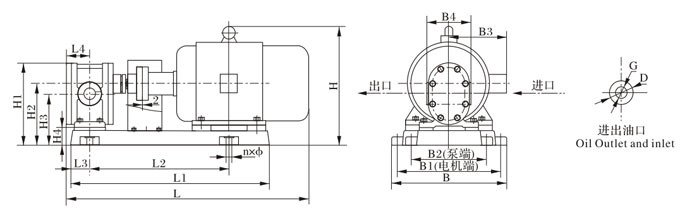

    2CY-1.08~2CY-12/12.5整机外型、安装尺寸重量

    2CY-1.08~2CY-12/12.5整机外型、安装尺寸重量
    型号 L L1 L2 L3 L4 H H1 H2 H3 H4 B B1 B2 B3 B4 G D n×φ

    重量
    Weight(kg)

    2CY-1.08/2.5 582 486 339 47.5 55 290 190 145 125.5 58 293 257 190 180 95 G3/4" φ36 4×φ18 56
    2CY-2.1/2.5 586 493 344 49 56 302 210 157 131 45 293 257 206 180 110 G1" φ50 4×φ18 63.5
    2CY-3/2.5 605 499 349 49 56 310 210 157 131 45 333 297 206 190 110 G1" φ50 4×φ18 77.5
    2CY-4.2/2.5 720 585 420 54 65 373 255 190 157.5 50 368 332 242 210 140 G11/4" φ70 4×φ18 121
    2CY-7.5/2.5 780 637 448 60 75 378 260 195 162.5 55 368 332 242 210 140 G11/2" φ70 4×φ18 136
    2CY-12/2.5 1020 862 616 78 103 468 321 243 201 65 416 380 272 255 210 G2" φ95 4×φ18 173
