小流量三螺杆泵

三螺杆泵由基础件（泵体、泵套、螺杆）和附件（轴承体、密封压盖、安全阀、后盖等）组成。螺杆经热处理有较高的硬度和强度，与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。三螺杆泵主要用来输送温度≤150℃,粘度5-760cSt,无腐蚀性,不含固体颗粒,具有润滑性能的介质。

一般采用机械密封.泵通过爪型联轴器由电动机驱动.从主轴外伸端向泵年,为顺时针旋转.
3G三螺杆泵结构
1、结构简单:具有多种结构形式,一般小流量0.2-6.5m3/h,泵的泵体和衬套合为一体(统称泵体),轴封为机械密封.中等流量以上的泵衬套为一单独的零件固定于泵体内,大流量泵多制成双吸结构卧式安装,轴封根据输送介质的不同有机械密封和填料密封两种.船用泵的安装形式有卧式和立式两种,原动机为交,直流船用电动机.
2、寿命长:三螺杆泵的主动螺杆由电动机驱动,主,从杆之间没有机械接触,而由所输压力液体驱使从杆绕轴心线自转,主,从杆之间,螺杆与衬套之间皆有一层油膜保护,因而泵的机械摩擦极小,寿命长.
3、所输液体在泵内作轴向匀速直线运动,故压力脉动小,流量稳定,噪音低,由于转动部件惯性小,则起动力矩和振动很小.
4、具有高吸入能力.高效率.
5、为了泵,电机及管路系统的安全,中等流量以上的螺杆泵均带有安全阀,当压力超过安全阀的设定压力时,高压油将回流至泵的进油口.

三螺杆泵可输送各种无腐蚀性的油类和具有润滑性的液体。
在供热设备中用做燃油喷油、燃油供应和输送泵
在机械工业中用做液压、润滑和遥控马达泵
在化学石油化工和食品工业中用做装载、输送和供液泵
在船舶上用做输送、增压、燃油喷射、润滑以及船用液压装置泵
在建材行业中用做液压、润滑装置泵

小流量三螺杆泵的流量与转速成线性关系，相对于低转速的螺杆泵，高转速的螺杆泵虽然能增加了流量和扬程，但功率明显增大，高转速加速了转子与定子间的磨耗，必定使螺杆泵过早失效，而且高转速螺杆泵的定转子长度很短，极易磨损，因而缩短了螺杆泵的使用寿命。　
三螺杆泵决不允许在断料的情形下运转，一经发生，橡胶定子由于干磨擦，瞬间产生高温而烧坏，所以，粉碎机完好，格栅畅通是螺杆泵正常运转的必要条件之一，为此，有些螺杆泵还在泵身上安装了断料停机装置，当发生断料时，由于螺杆泵其有自吸功能的特性，腔体内会产生真空，真空装置会使螺杆泵停止运转。　
三螺杆泵是一种容积式回转泵，当出口端受阻以后，压力会逐渐升高，以至于超过预定的压力值。此时电机负荷急剧增加。传动机械相关零件的负载也会超出设计值，严重时会发生电机烧毁，传动零件断裂。为了避免螺杆泵损坏，一般会在三螺杆泵出口处安装旁通溢流阀，用以稳定出口压力，保持泵的正常运转。

小流量三螺杆泵应用范围：
1,介质为直线连续输送,无搅拌,无脉动.
2,振动小,噪音低.
3,压力高,效率高.
4,结构简单,拆装方便.
5,体积小,重量轻.
6,磨损轻微,寿命长.

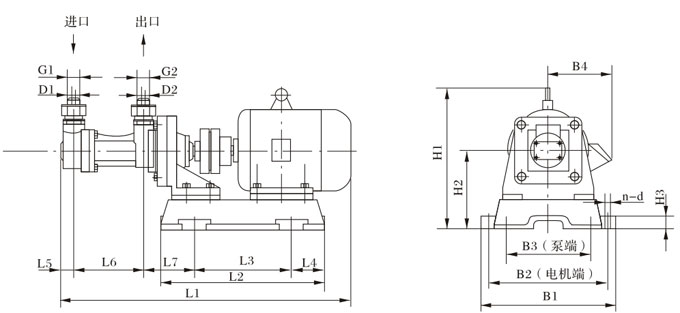

3G25×4、3G36×4外形及安装尺寸

泵型号	机座号	L1	L2	L3	L4	L5	L6	L7	B1	B2	B3	B4	H1	H2	H3	n-d	D1×G1	D2×G2
25×4	80 90S 90L 100L	583 608 643 665	340 380 380 415	200 250 250 265	70 65 65 75	29 29 29 29	125 125 125 125	95.5 90.5 90.5 101.5	280 280 280 305	240 240 240 265	240 240 240 265	150 160 160 160	255 265 265 315	160 160 160 170	20 20 20 20	4-φ15 4-φ15 4-φ15	φ25×φ34 φ25×φ34 φ25×φ34	φ20×φ34 φ20×φ34 φ20×φ34
36×4	100L 112M 132S	770 790 865	438 438 518	298 298 368	70 70 75	44 44 44	168 168 168	112 117 117	330 350 380	290 310 340	290 310 340	180 190 210	337 345 375	192 192 192	20 20 20	4-φ19 4-φ19 4-φ19	φ50×φ59 φ50×φ59 φ50×φ59	φ40×φ50 φ40×φ50 φ40×φ50

3G型三螺杆泵性能参数表

型号	排出压力 P MPa	流量 Q		转速n r/min	必需汽蚀余量 rm	效率η %	电动机
型号	排出压力 P MPa	m3/h	L/min	转速n r/min	必需汽蚀余量 rm	效率η %	功率kw	型号
25×4-46	1.0	0.8	13	1450	4	62	0.75	Y802-4
	2.5	0.6	10	1450	4	60.6	1.5	Y90L-4
	1.0	2.0	33	2900	4.5	59.4	1.5	Y90S-2
	2.5	1.6	26	2900	4.5	69	3	Y100L-2
30×4-46	1.0	1.6	26	1450	4.5	63.5	1.1	Y90S-4
	2.5	1.2	20	1450	4.5	61	2.2	Y100L1-4
	1.0	3.6	60	2900	5	60	2.2	Y90L-2
	2.5	3.2	53	2900	5	69	4	Y112M-2
36×4-46	1.0	2.8	46	1450	4.5	66	2.2	Y100L1-4
	2.5	2.4	40	1450	4.5	66.5	4	Y112M-4
	1.0	6.5	108	2900	5	60.5	4	Y112M-2
	2.5	6	100	2900	5	72	7.5	Y132S2-2
42×4-46	1.0	4.8	80	1450	5	62	4	Y112M-4
	2.5	4.2	70	1450	5	73	5.5	Y132S1-4
	1.0	10.5	175	2900	5.5	61	5.5	Y132S1-2
	2.5	10	166	2900	5.5	72	15	Y160M2-2
45×4-46	1.0	6.3	106	1450	5	70	3	Y100L2-4
	2.5	5.9	99	1450	5	74	7.5	Y132M-4
	1.0	13.5	225	2900	5.5	60	7.5	Y132S2-2
	2.5	13	217	2900	5.5	75	15	Y160M2-2
60×4-46	1.0	15.5	255	1450	5	71.3	11	Y160M-4
	2.5	14.5	245	1450	5	74	15	Y160L-4
	1.0	32	533	2900	5.5	63	18.5	Y160L-2
	2.5	31.5	525	2900	5.5	77	37	Y200L2-2
70×2-46	0.6	24	400	1450	5	71	7.5	Y132M-4
	1.0	23.5	390			75	11	Y160M-4
	1.6	22.5	370			76	15	Y160L-4
70×4-46	1.0	24.5	408	1450	5	72.5	18.5	Y180M-4
70×4-46	2.5	23.5	392	1450	5	79	30	Y200L-4
80×2-46	0.6	36.5	608	1450	5	72	11	Y160M-4
	1.0	35	594			75.5	18.5	Y180M-4
	1.6	34.5	575			76.5	22	Y180L-4
80×4-46	1.0	37	617	1450	5.5	72	30	Y200L-4
80×4-46	2.5	35	590	1450	5.5	78.1	45	Y225M-4
100×2-46	0.6	72.5	1208	1450	5	73	22	Y180L-4
	1.0	71	1183			77	37	Y225S-4
	1.6	60.5	1158			79	45	Y225M-4
100×4-46	1.0	72.5	1208	1450	5.5	73	55	Y250M-4
100×4-46	2.5	70	1165	1450	5.5	78.5	75	Y280S-4
S100×3-27	0.6	72	1196	1450	6	62	22	Y180L-4
	1.6	70	1160			72	55	Y250M-4
	2.5	69	1145			74	75	Y280S-4
S120×3-27	0.8	123	2055	1450	6	74.5	55	Y250M-4
	1.5	120	2010			76	90	Y280M-4
	2.5	115	1920			78.5	132	Y315M-4
